Vandafslag, Type AS

Effektiv beskyttelse mod indtrængen af vand og fugt i indtagningssystemet

Vandafslag til montage i facade/væg eller i kanal

JRV’s vandafslag, type AS, er den rigtige afslutning på luftindtag i facade/væg eller i kanal.

Vandafslagets konstruktion sikrer effektiv beskyttelse mod indtrængen af vand og fugt i indtagningssystemet, og med afslagets lydsvage konstruktion gør den særlig egnet til områder, hvor der stilles store krav til miljøet og tætbebyggede områder.

Funktioner og fordele

  En den rigtige afslutning på luftindtag i facade/væg eller i kanal
  Sikrer effektiv beskyttelse mod vand og fugt
  Stabile profiler, der sikrer en høj udskilningsgrad
  Optimal gribeeffekt ved lavt tryktab, der reducerer energiforbruget
  Lydsvag konstruktion

Vandet opfanges i de specielt udformede lodretstående profiler, som tilbydes i enten aluminium eller plast (PP). Profilerne i vores standard vandafslag placeres stabilt med en afstand på 25 mm, der sikrer en høj udskilningsgrad.

Vandafslaget er designet til at opnå en optimal gribeeffekt af vand og fugt i luften ved et lavt tryktab, der reducerer både luftmodstand, energiforbruget og driftsomkostninger, hvis hastigheden over facearealet dimensioneres efter anbefalet anvisninger, som findes i databladet.

Vil du vide mere?

Downloads

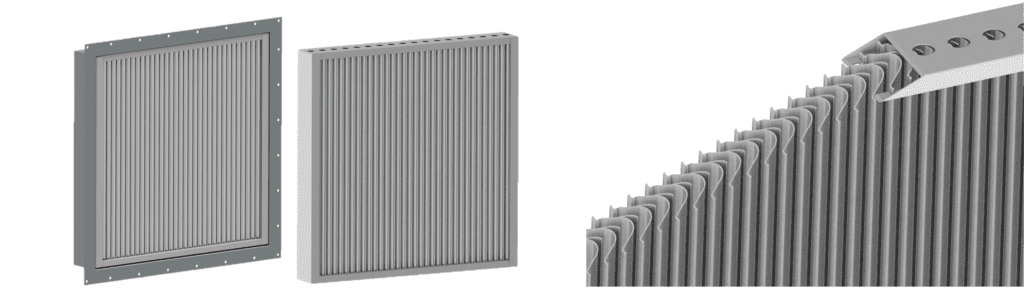

Vandafslagene:

Vandafslagene, type AS, tilbydes som standard med profiler i enten aluminium eller plast (PP) med monteret profilramme i aluminium.
De tilbydes i følgende 3 standardstørrelser:

  • 900×900 mm
  • 1200×1200 mm
  • 1800×1800 mm

Til vores vandafslag kan tilvælges yderramme til profilrammen i varmgalvaniseret eller rustfri stål samt tilvalg af afløbsstuds og/eller filter. Vandafslagene kan specialproduceres i andre mål.

Vandafslag, Type AS – Standardsortiment

Vandafslag AS 900x900

Vandafslag, Type AS 900×900
Varenr.Beskrivelse
909100Vandafslag AS 900x900
Vandafslagsprofiler i aluminium monteret i aluminiumsramme.
Beregnet til montage i kanal.
Vandafslagsprofiler placeres lodretstående med 25 mm afstand.
909120Vandafslag AS 900x900
Vandafslagsprofiler i plast (PP) monteret i aluminiumsramme.
Beregnet til montage i kanal.
Vandafslagsprofiler placeres lodretstående med 25 mm afstand.
Eksklusiv: Varmgalvaniseret yderramme til vægmontage, filter og afløbsstuds (kan tilvælges).

Vandafslag AS 1200x1200

Vandafslag, AS 1200×1200
Varenr.Beskrivelse
909210Vandafslag AS 1200x1200
Vandafslagsprofiler i aluminium monteret i aluminiumsramme.
Beregnet til montage i kanal.
Vandafslagsprofiler placeres lodretstående med 25 mm afstand.
909220Vandafslag AS 1200x1200
Vandafslagsprofiler i plast (PP) monteret i aluminiumsramme.
Beregnet til montage i kanal.
Vandafslagsprofiler placeres lodretstående med 25 mm afstand.
Eksklusiv: Varmgalvaniseret yderramme til vægmontage, filter og afløbsstuds (kan tilvælges).

Vandafslag AS 1800x1800

Vandafslag, AS 1800×1800
Varenr.Beskrivelse
909310Vandafslag AS 1800×1800
Vandafslagsprofiler i aluminium monteret i aluminiumsramme.
Beregnet til montage i kanal.
Vandafslagsprofiler placeres lodretstående med 25 mm afstand.
909320Vandafslag AS 1800×1800
Vandafslagsprofiler i plast (PP) monteret i aluminiumsramme.
Beregnet til montage i kanal.
Vandafslagsprofiler placeres lodretstående med 25 mm afstand.
Eksklusiv: Varmgalvaniseret yderramme til vægmontage, filter og afløbsstuds (kan tilvælges).

Yderramme

Yderramme
Varenr.Beskrivelse
909140Yderramme
til vandafslag AS 900x900
Udført til flangemontage
Varmgalvaniseret stål
909241Yderramme
til vandafslag AS 1200x1200
Udført til flangemontage
Varmgalvaniseret stål
909342Yderramme
til vandafslag AS 1800x1800
Udført til flangemontage
Varmgalvaniseret stål
Kan tilvælges med filter.

Afløbsstuds

Afløbsstuds

Varenr.Beskrivelse
909350Afløbsstuds
Monteret på rende
2" muffe med rørgevind
Varmgalvaniseret stål
Afløbsstuds kræver tilvalg af yderramme.
Afløbsstuds skal tilvælges ved bestilling af vandafslag. Det er ikke muligt at tilvælge afløbsstudsen efterfølgende.
