GLAK – Afkasthætter

Konstrueret med fokus på øget kastelængden ved lavt tryktab

Den Energieffektive og Arkitektoniske Afkasthætte

JRV’s afkasthætter, type GLAK, er den arkitektoniske rigtige afslutning på luftafkast på tag.

Afkasthætten er velegnet til afkast fra både komfort- og procesanlæg, og med afkasthættens lydsvage konstruktion gør den særlig egnet til områder, hvor der stilles store krav til miljøet og tætbebyggede områder.

Afkasthættens konstruktion sikrer, at luften afkastets effektivt med opadrettet stråle, og derved hindrer nedslag til omgivelserne af den forurenede udsugningsluft, hvilket betyder, at der også undgås tilsmudsning af tagfladen omkring afkasthætten. Konstruktion sikrer høj styrke i afkastet ved et meget lavt tryktab, der reducerer luftmodstand, energiforbrug og driftsomkostninger, hvis hastigheden i hætten dimensioneres efter anbefalet anvisninger.

Funktioner og fordele

  En arkitektoniske rigtige afslutning på tag
  Velegnet til afkast fra komfort- og procesanlæg
  Kraftig styrke ved meget lavt tryktab, der reducerer energiforbruget
  Lydsvag konstruktion
  Beskyttet mod regn og sne

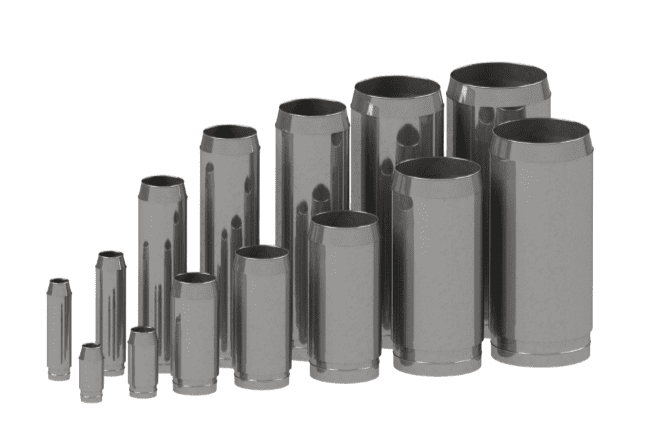

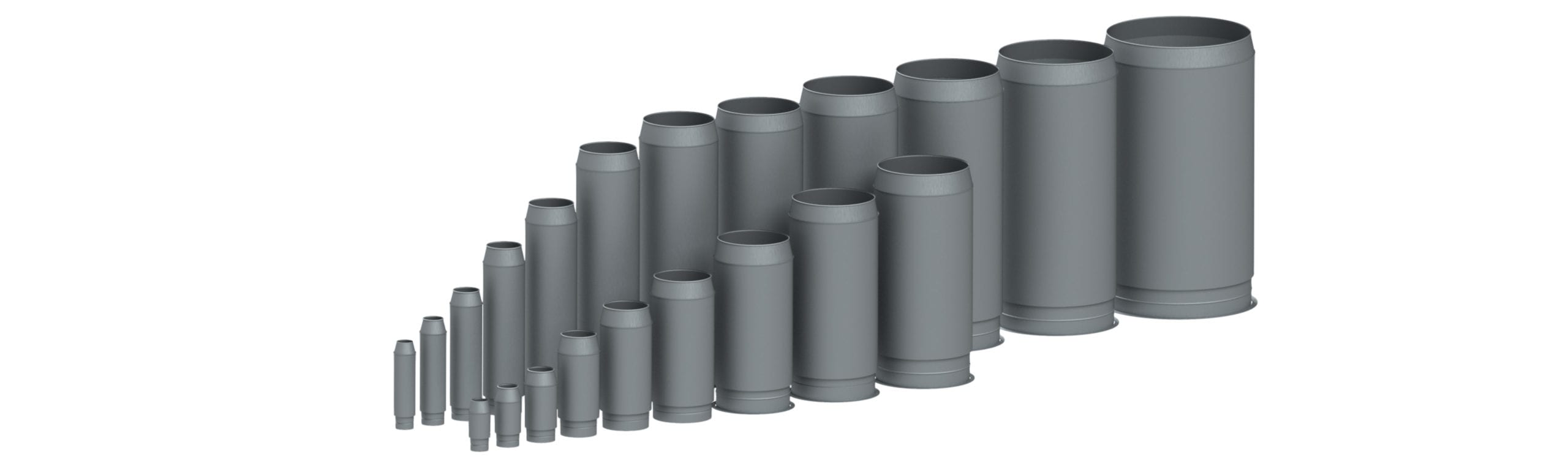

Afkasthætterne tilbydes i Ø160 / Ø200 / Ø250 / Ø315 / Ø400 / Ø500 / Ø630 / Ø710 / Ø800 / Ø900 / Ø1000 / Ø1250 (Ø160-Ø500: Kan tilvælges flange. Ø630 – Ø1250: Leveres som standard med flange). Alle afkasthætterne monteres som standard med muffetilslutning (kan tilvælges med nippel). Ø160 – Ø800 tilbydes i to højder, H1 og H2, se højder nedenfor.

Afkasthætterne er som standard produceret i varmgalvaniseret stål, der er bestandige overfor almindeligt forekommende korrosionspåvirkninger i komfort / procesanlæg, men kan også produceres i syrefast stål. Derudover tilbydes specialfremstilling af afkasthætter efter kundeønske, samt mulighed for pulverlakering i valgfri farve.

Downloads

Konstruktion, Afkasthastighed og Beskyttelse

Afkasthætterne er opbygget af et indvendigt rør, med muffetilslutning i bunden samt med net monteret i røret. For beskyttelse mod indfaldene regn og sne er hætten forsynets med en dækkappe/udvendigt rør, der tilbydes i enten højde H1 (kort dækkappe) eller H2 (lang dækkappe).

  • Når anlægget er i drift, er der erfarenhedsmæssigt 100 % beskyttelse mod indfald af nedbør (forudsat, at de anbefalede hastigheder overholdes).
  • Når anlægget er ude af drift, opnås med lang dækkappe (H2) en beskyttelsesgrad på 90 %, erfarenhedsmæssigt.
  • Når anlægget er ude af drift, opnås med kort dækkappe (H1) en beskyttelsesgrad på 75 %, erfarenhedsmæssigt.

For at forøge kastlængden er afkasthætten afsluttet med en indsnævring foroven i samme dimension som hættens størrelsesbetegnelse. Kastelængden svarer cirka til den hastighed, der er i afkasthætten. Eksempel: Er der en hastighed på 4 m/s gennem afkasthætten, er længden på afkastet ca. 4 meter. Den store afkasthøjde og det meget lave tryktab opnås ved, at der i hætten ikke er generende hindringer.

Vil du vide mere?

GLAK – Afkasthætter – Standardsortiment

GLAK-Afkasthætte Ø160
Varenr.Beskrivelse
GLAK160GH1GLAK-Afkasthætte
Ø 160 mm
Højde 320 mm
Galvaniseret stål
GLAK160GH2GLAK-Afkasthætte
Ø 160 mm
Højde 640 mm
Galvaniseret stål

GLAK200H1

GLAK-Afkasthætte Ø200
Varenr.Beskrivelse
GLAK200GH1GLAK-Afkasthætte
Ø 200 mm
Højde 400 mm
Galvaniseret stål
GLAK200GH2GLAK-Afkasthætte
Ø 200 mm
Højde 800 mm
Galvaniseret stål

GLAK250H1

GLAK-Afkasthætte Ø250
Varenr.Beskrivelse
GLAK250GH1GLAK-Afkasthætte
Ø 250 mm
Højde 500 mm
Galvaniseret stål
GLAK250GH2GLAK-Afkasthætte
Ø 250 mm
Højde 1000 mm
Galvaniseret stål

GLAK315H1

GLAK-Afkasthætte Ø315
Varenr.Beskrivelse
GLAK315GH1GLAK-Afkasthætte
Ø 315 mm
Højde 720 mm
Galvaniseret stål
GLAK315GH2GLAK-Afkasthætte
Ø 315 mm
Højde 1300 mm
Galvaniseret stål

GLAK400H1

GLAK-Afkasthætte Ø400
Varenr.Beskrivelse
GLAK400GH1GLAK-Afkasthætte
Ø 400 mm
Højde 900 mm
Galvaniseret stål
GLAK400GH2GLAK-Afkasthætte
Ø 400 mm
Højde 1600 mm
Galvaniseret stål

GLAK500H1

GLAK-Afkasthætte Ø500
Varenr.Beskrivelse
GLAK500GH1GLAK-Afkasthætte
Ø 500 mm
Højde 1080 mm
Galvaniseret stål
GLAK500GH2GLAK-Afkasthætte
Ø 500 mm
Højde 2000 mm
Galvaniseret stål

GLAK630H1

GLAK-Afkasthætte Ø630
Varenr.Beskrivelse
GLAK630GH1GLAK-Afkasthætte
Ø 630 mm
Højde 1260 mm
Galvaniseret stål
GLAK630GH2GLAK-Afkasthætte
Ø 630 mm
Højde 2100 mm
Galvaniseret stål

GLAK710H1

GLAK-Afkasthætte Ø710
Varenr.Beskrivelse
GLAK710GH1GLAK-Afkasthætte
Ø 710 mm
Højde 1500 mm
Galvaniseret stål
GLAK710GH2GLAK-Afkasthætte
Ø 710 mm
Højde 2100 mm
Galvaniseret stål

GLAK800H1

GLAK-Afkasthætte Ø800
Varenr.Beskrivelse
GLAK800GH1GLAK-Afkasthætte
Ø 800 mm
Højde 1580 mm
Galvaniseret stål
GLAK800GH2GLAK-Afkasthætte
Ø 800 mm
Højde 2100 mm
Galvaniseret stål
