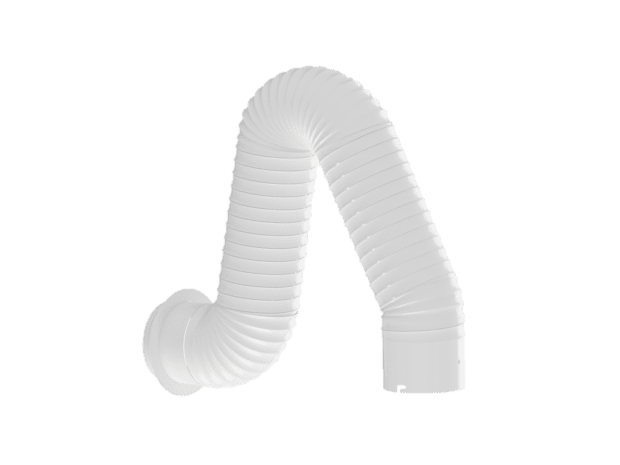

JPF – Punktsug til Frontmontage
Rækkevidde 1100 mm, Dimension Ø 160
Produktbeskrivelse
Fleksibelt punktsug til vægmontage. Punktsuget er velegnet til udsug af røg, støv, lugte, dampe og gasser ved lette kemiske forbindelser og biologiske processer.
Punktsuget er funktionsmæssigt designet til at kunne dreje 160° mellem yderpunkterne. På vægkonsol er monteret en hvid flexslange med en længde på 700 mm, type Combidec, samt en indvendig knækbar bærearm i 3 led med en unik bremsefunktion, der sikrer fastholdelse af punktsugets position. Dette giver en stor fleksibilitet i arbejdsprocessen, hvor brugeren nemt kan kontrollere udsuget.
For at optimere sugeevnen ift. den givne arbejdsfunktion, kan punktsuget monteres med en række sugehoveder/sugeskærme og kildefiltre. Punktsuget kan anvendes på alle arbejdspladser med krav til procesventilation.
Funktioner & Fordele
- Egnet til udsug af røg, støv, dampe, gasser og lignende forureningskilder
- Optimere personbeskyttelsen
- Let bevægelighed, der giver fleksibilitet i arbejdsprocessen
- Effektiv bremsefunktion, der sikrer kontrol af udsug ved/over processen
- Har et af markedets laveste tryktab
- Stort sortiment af sugehoveder/skærme, filtre og tilbehør.
- Nem at montere, vedligeholde og rengøre.
Find dine materialer
| Varenr. | Dimension | Rækkevidde | Sugehoved | |
|---|---|---|---|---|
 | JPF1000160 | Ø 160 mm | 1100 mm | Uden sugehoved |
 | JPF1000160STDH | Ø 160 mm | 1100 mm | Med standard sugehoved/tragtsugehoved |
 | JPF1000160KOB | Ø 160 mm | 1100 mm | Med koblingsfatning/koblingssugehoved |
| Konsol/Rør | Stål, pulverlakeret Hvid RAL 9016* |
| Indvendig bærearm | Hvidlakeret stål, messing og PE-HMW natur, ekstruderet |
| Slange | Hvid aluminium lamineret plastslange med stålspiral, Combidec** |
| Strips/Spændebånd | Nylon |
| Sugehoved | Plast, PETG, Aluminium eller Galvaniseret stål, pulverlakeret Hvid RAL 9016* |
*Kan leveres i grå udførelse RAL 7042.
**Kan leveres med Polyurethan flexslange.
| Varenr. | Beskrivelse | Varenr. | Beskrivelse | ||
|---|---|---|---|---|---|
 | POLY250160F POLY250160KOB | Tragtformet sugehoved Ø 250 mm Plastklar PETG |  | SUGH160F | Tragtsugehoved Galvaniseret stål, pulverlakeret Hvid RAL 9016 |
 | POLY410160F POLY410160KOB | Kuppelformet sugehoved Ø 410 mm Plastklar PETG |  | SUGH160KOB | Tragtsugehoved Galvaniseret stål, pulverlakeret Hvid RAL 9016 |
 | KOB160F | Koblingssugehoved Galvaniseret stål, pulverlakeret Hvid RAL 9016 |
KOB = Koblingsfatning
| Varenr. | Beskrivelse | Anvendes til filter | Varenr. | Beskrivelse | Filtergrad | ||
|---|---|---|---|---|---|---|---|
 | POLYKFS410160F POLYKFS410160KOB | Kuppelformet Ø 410 mm PETG | F6 160x160x32 |  | 902103 | Kildefilter F6 160x160x32 | Filtreringsgrad 60% |
 | POLYKFS250160F POLYKFS250160KOB | Firkantet 250×250 mm PETG | F6 160x160x32 | ||||
KOB = Koblingsfatning
| Varenr. | Beskrivelse | Varenr. | Beskrivelse | ||
|---|---|---|---|---|---|
 | SPJS160 | Manuelt spjæld |  | FLEX1000 | Reservedel |
 | 60530 | Trykvagt |  | SLANGEH160 | Hvid slange, Combidec |
 | 60576 | Induktivføler |  | SLANGEG160 | Grå slange, Combidec |
 | NET160 | Net |  | POLYS160 | Polyurethanslange, Hvid |
 | OVS160 | Overtrykspjæld |
Dimensionseringstabel
Målingerne er udført i eget testcenter. Målepunktet er placeret 6 gange Ø fra punktsug og i jævn luftstrømning.| Dimension Ø 160 | Rækkevidde 1100 | |||
|---|---|---|---|---|
| Luftmængde | m3/h | 300 | 400 | 500 |
| Trykfald | Pa | 55 | 95 | 139 |
| Lufthastighed i kanal | m/s | 4,1 | 5,5 | 6,9 |
