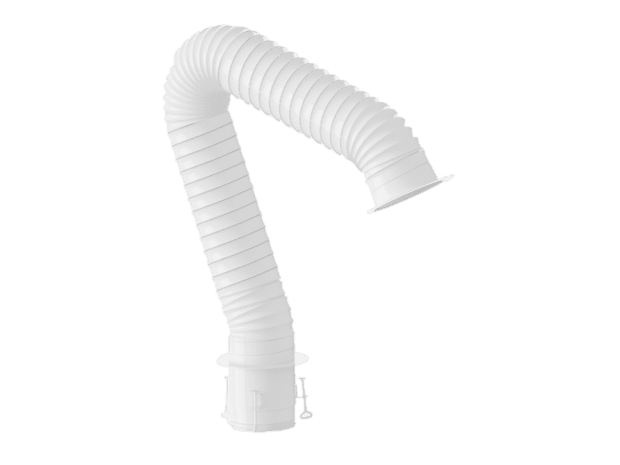

JPB – Punktsug til Bordmontage
Rækkevidde 850 mm, Dimension Ø 125
Produktbeskrivelse
Fleksibelt punktsug til bordmontage. JRV Punktsuget er velegnet til udsug af røg, støv, lugte, dampe og gasser ved lette kemiske forbindelser og biologiske processer.
Et punktsuget som funktionsmæssigt er designet til at kunne dreje 160° mellem yderpunkterne. På konsol er monteret en hvid flexslange med en længde på 1000 mm, type Combidec, samt en indvendig knækbar bærearm i 3 led med en unik bremsefunktion, der sikrer fastholdelse af punktsugets position. Dette giver en stor fleksibilitet i arbejdsprocessen, hvor brugeren nemt kan kontrollere udsuget.
For at optimere sugeevnen i forhold til den givne arbejdsfunktion, kan dette punktsug monteres med en række sugehoveder/sugeskærme og kildefiltre. Punktsuget kan anvendes på alle arbejdspladser med krav til procesventilation.
Funktioner & Fordele
- Egnet til udsug af røg, støv, dampe, gasser og lignende forureningskilder
- Optimere personbeskyttelsen
- Let bevægelighed, der giver fleksibilitet i arbejdsprocessen
- Effektiv bremsefunktion, der sikrer kontrol af udsug ved/over processen
- Har et af markedets laveste tryktab
- Stort sortiment af sugehoveder/skærme, filtre og tilbehør.
- Nem at montere, vedligeholde og rengøre.
Find dine materialer
| Varenr. | Dimension | Rækkevidde | Sugehoved | |
|---|---|---|---|---|
 | JPB1000125 | Ø 125 mm | 850 mm | Uden sugehoved |
 | JPB1000125STDH | Ø 125 mm | 850 mm | Med standard sugehoved/tragtsugehoved |
 | JPB1000125KOB | Ø 125 mm | 850 mm | Med koblingsfatning/koblingssugehoved |
| Konsol/Rør | Stål, pulverlakeret Hvid RAL 9016* |
| Indvendig bærearm | Hvidlakeret stål, messing og PE-HMW natur, ekstruderet |
| Slange | Hvid aluminium lamineret plastslange med stålspiral, Combidec** |
| Strips/Spændebånd | Nylon |
| Sugehoved | Plast, PETG, Aluminium eller Galvaniseret stål, pulverlakeret Hvid RAL 9016* |
*Kan leveres i grå udførelse RAL 7042.
**Kan leveres med Polyurethan flexslange.
| Varenr. | Beskrivelse | Varenr. | Beskrivelse | ||
|---|---|---|---|---|---|
 | POLY230360125F POLY230360125KOB | Rektangulær sugehoved 230×360 mm Plastklar PETG |  | ALU250125F ALU250125KOB | Tragtformet sugehoved Ø 250 mm Hvidlakeret aluminium RAL 9016 |
 | POLY280125F POLY280125KOB | Excentrisk sugehoved Ø 280 mm Plastklar PETG |  | SUGH125F | Tragtsugehoved Galvaniseret stål, pulverlakeret Hvid RAL 9016 |
 | POLY250125F POLY250125KOB | Tragtformet sugehoved Ø 250 mm Plastklar PETG |  | SUGH125KOB | Tragtsugehoved Galvaniseret stål, pulverlakeret Hvid RAL 9016 |
 | POLY410125F POLY410125KOB | Kuppelformet sugehoved Ø 410 mm Plastklar PETG |  | KOB125F | Koblingssugehoved Galvaniseret stål, pulverlakeret Hvid RAL 9016 |
| POLY610125F POLY610125KOB | Kuppelformet sugehoved Ø 610 mm Plastklar PETG |
KOB = Koblingsfatning
| Varenr. | Beskrivelse | Anvendes til filter | Varenr. | Beskrivelse | Anvendes til filter | ||
|---|---|---|---|---|---|---|---|
| ALUKFL250125F ALUKFL250125KOB | Tragtformet Ø 250 mm Aluminium | F6 100x100x32 |  | POLYKFS410125F POLYKFS410125KOB | Kuppelformet Ø 410 mm PETG | F6 160x160x32 |
 | 902102 | Kildefilter F6 100x100x32 | Filtreringsgrad 60% |  | POLYKFS250125F POLYKFS250125KOB | Firkantet 250×250 mm PETG | F6 160x160x32 |
| 902103 | Kildefilter F6 160x160x32 | Filtreringsgrad 60% |
KOB = Koblingsfatning
| Varenr. | Beskrivelse | Varenr. | Beskrivelse | ||
|---|---|---|---|---|---|
 | SPJS125 | Manuelt spjæld |  | FLEXJPB1000 | Reservedel |
 | 60530 | Trykvagt |  | SLANGEH125 | Hvid slange, Combidec |
 | 60576 | Induktivføler |  | SLANGEG125 | Grå slange, Combidec |
 | NET125 | Net |  | POLYS125 | Polyurethanslange, Hvid |
 | OVS125 | Overtrykspjæld |
Dimensionseringstabel
Målingerne er udført i eget testcenter. Målepunktet er placeret 6 gange Ø fra punktsug og i jævn luftstrømning.| Dimension Ø 125 | Rækkevidde 850 | |||
|---|---|---|---|---|
| Luftmængde | m3/h | 200 | 250 | 300 |
| Trykfald | Pa | 78 | 113 | 161 |
| Lufthastighed i kanal | m/s | 4,5 | 5,6 | 6,7 |
